قالب دستگاه تزریق پلاستیک چیست؟

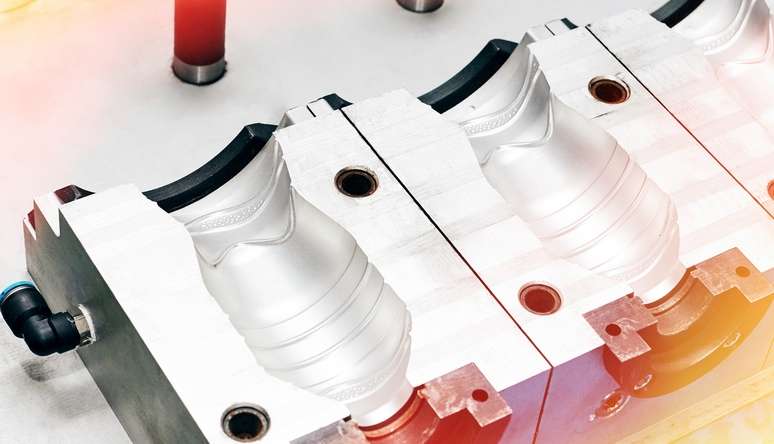

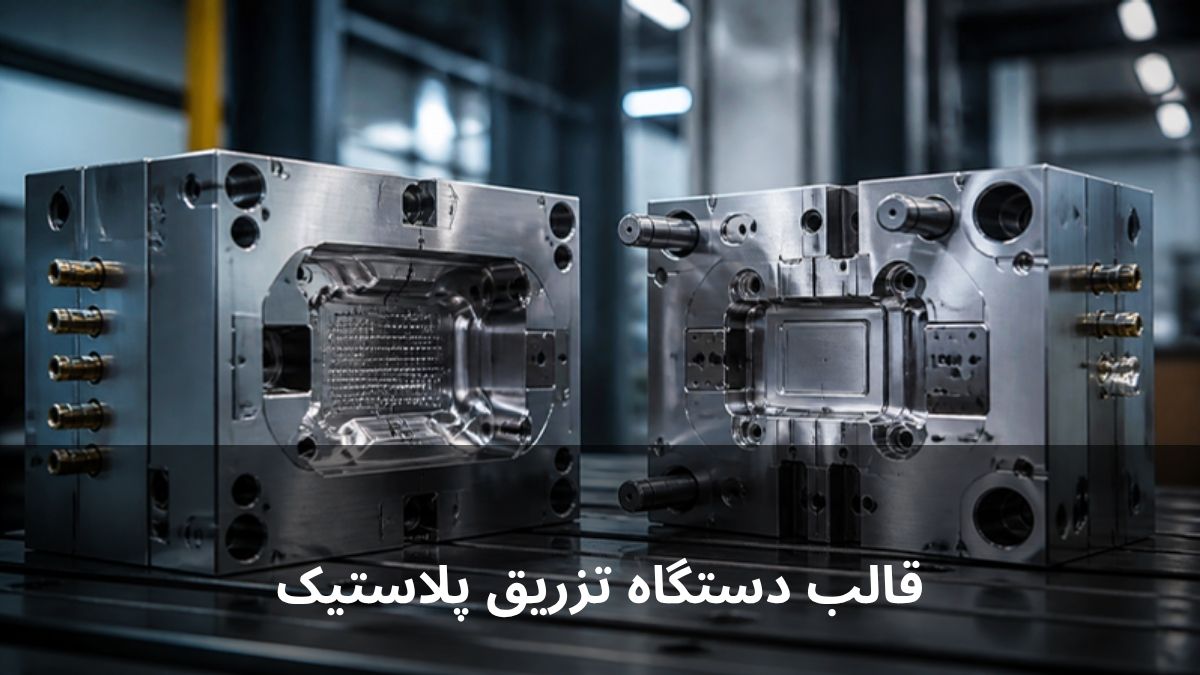

قالب تزریق پلاستیک، ابزاری فلزی متشکل از دو نیمه اصلی (حفره و هسته) است که مواد پلیمری مذاب درون آن تزریق و پس از سرد شدن، به شکل نهایی قطعه تبدیل می‌شود. این قالب، شکل بیرونی قطعه، ضخامت دیواره، کیفیت سطح، محل خط جدایش و دقت ابعادی محصول نهایی را تعیین می‌کند.

قالب‌گیری تزریقی برای تولید طیف وسیعی از قطعات پلاستیکی به کار می‌رود؛ از لوازم خانگی و قطعات خودرو گرفته تا بسته‌بندی، لوازم پزشکی و قطعات صنعتی دقیق. برخلاف قالب‌های پلاستیک بادی که برای محصولات توخالی استفاده می‌شوند، قالب تزریق معمولاً برای قطعات توپر یا نیمه‌توخالی با جزئیات هندسی دقیق‌تر به کار می‌رود.

قالب تزریق پلاستیک چگونه کار می‌کند؟

چرخه تزریق پلاستیک از چهار مرحله اصلی تشکیل می‌شود: ابتدا دو نیمه قالب توسط واحد گیره دستگاه بسته و با نیروی کافی قفل می‌شوند؛ سپس مواد پلیمری مذاب با فشار بالا از طریق سیستم راهگاهی به داخل حفره قالب تزریق می‌شود؛ در مرحله بعد، مذاب درون کانال‌های خنک‌کاری قالب سرد و منجمد می‌شود؛ و در نهایت، قالب باز شده و قطعه توسط پین‌های اجکتور از داخل حفره خارج می‌شود.

دقت در هر یک از این مراحل تأثیر مستقیم روی کیفیت قطعه دارد. توزیع یکنواخت فشار تزریق، زمان خنک‌کاری متناسب با ضخامت دیواره، و هم‌راستایی دقیق دو نیمه قالب، از عواملی هستند که اگر به‌درستی طراحی نشوند، منجر به عیوبی مانند پرشدگی ناقص، فرورفتگی سطح یا تاب‌برداشتگی می‌شوند.

اجزای اصلی قالب تزریق پلاستیک

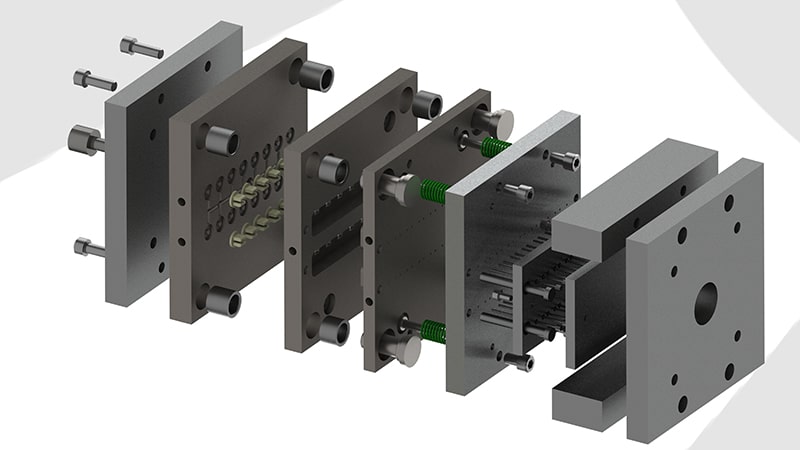

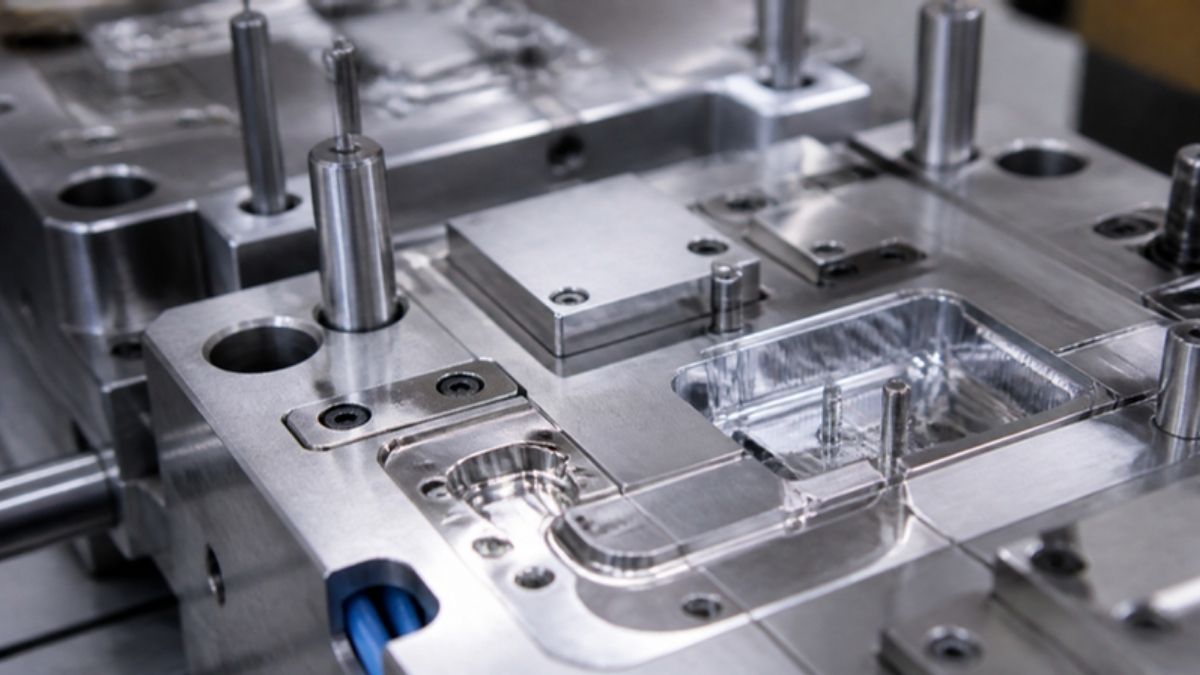

یک قالب تزریق استاندارد از اجزای متعددی تشکیل شده که هرکدام نقش مشخصی در کیفیت و سرعت تولید دارند. مهم‌ترین این اجزا عبارت‌اند از: حفره (Cavity) که شکل بیرونی قطعه را می‌سازد، هسته (Core) که شکل داخلی قطعه را تعیین می‌کند، سیستم راهگاهی (راهگاه سرد یا راهگاه گرم) که مسیر عبور مذاب تا حفره را فراهم می‌کند، دروازه (Gate) که نقطه ورود مذاب به حفره است، پین‌های اجکتور برای خروج قطعه از قالب، کانال‌های خنک‌کاری برای کنترل دمای قالب، و پین‌ها و بوشینگ‌های راهنما برای هم‌ترازی دقیق دو نیمه قالب.

انواع قالب دستگاه تزریق پلاستیک

انتخاب نوع قالب تزریق به پیچیدگی قطعه، تیراژ تولید و بودجه پروژه بستگی دارد. رایج‌ترین انواع عبارت‌اند از:

قالب دو صفحه‌ای (Two-Plate Mold)

ساده‌ترین و رایج‌ترین نوع قالب تزریق، با یک خط جدایش اصلی. مناسب برای اکثر قطعات با یک یا چند حفره که دروازه می‌تواند روی لبه قطعه قرار گیرد.

قالب سه صفحه‌ای (Three-Plate Mold)

برای قطعاتی که دروازه باید در مرکز یا نقطه‌ای دور از لبه قرار گیرد به کار می‌رود؛ سیستم راهگاهی جدا از قطعه خارج می‌شود، هرچند ضایعات راهگاه بیشتری نسبت به قالب دو صفحه‌ای دارد.

قالب راهگاه گرم (Hot Runner Mold)

در این نوع، مواد داخل سیستم راهگاهی همواره گرم و مذاب نگه داشته می‌شوند و راهگاهی سرد شکل نمی‌گیرد. مزیت اصلی آن کاهش چشمگیر ضایعات مواد و سیکل تولید کوتاه‌تر است، هرچند هزینه اولیه ساخت بالاتری دارد.

قالب چندحفره یا قالب خانوادگی (Family Mold)

قالبی با چند حفره مشابه یا متفاوت که امکان تولید چند قطعه در هر سیکل تزریق را فراهم می‌کند؛ برای تیراژهای بالا یا تولید هم‌زمان چند قطعه مکمل یک محصول بسیار اقتصادی است.

جنس قالب تزریق پلاستیک از چه متریالی ساخته می‌شود؟

انتخاب متریال قالب تزریق یکی از تصمیم‌های فنی و اقتصادی کلیدی است. از آنجا که فشار تزریق در این فرآیند معمولاً بالاتر از قالب‌های بادی است، مقاومت سایشی و استحکام قالب اهمیت بیشتری پیدا می‌کند. در بازار معمولاً از فولادهای ابزار سخت‌کاری‌شده، فولادهای مقاوم به خوردگی (برای موادی مانند PVC) و در پروژه‌های کم‌تیراژ یا نمونه‌سازی، آلومینیوم استفاده می‌شود.

عوامل موثر بر قیمت قالب تزریق پلاستیک

قیمت قالب تزریق به چند عامل فنی وابسته است و قیمت‌گذاری دقیق معمولاً بدون بررسی نقشه و مشخصات قطعه ممکن نیست. مهم‌ترین عوامل اثرگذار عبارت‌اند از: ابعاد و پیچیدگی هندسی قطعه، تعداد حفره‌ها، نوع سیستم راهگاهی (سرد یا گرم)، جنس و سختی فولاد، میزان پرداخت و پولیش سطح، تلرانس ابعادی موردنیاز، و سطح اتوماسیون (مانند اسلایدرها و مکانیزم‌های زیردست).

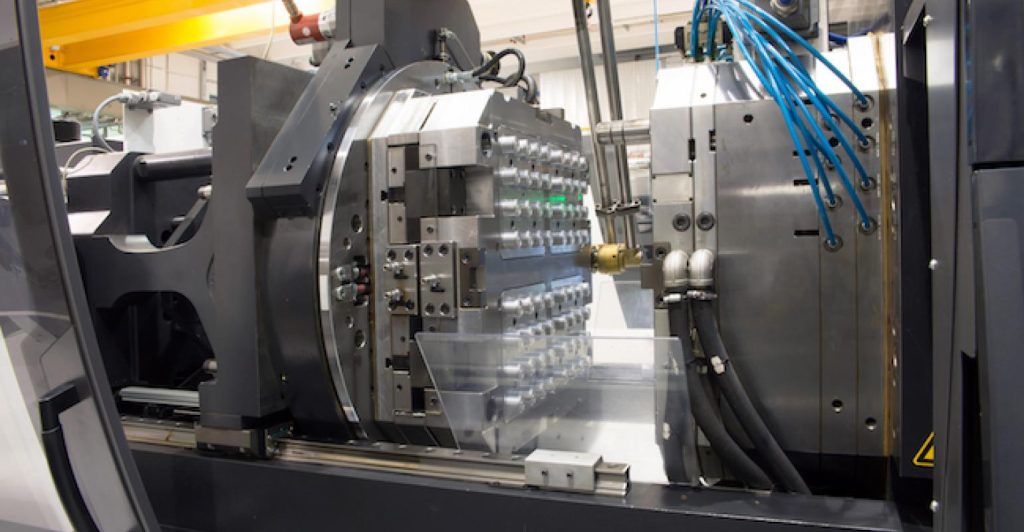

ارتباط قالب با دستگاه تزریق پلاستیک

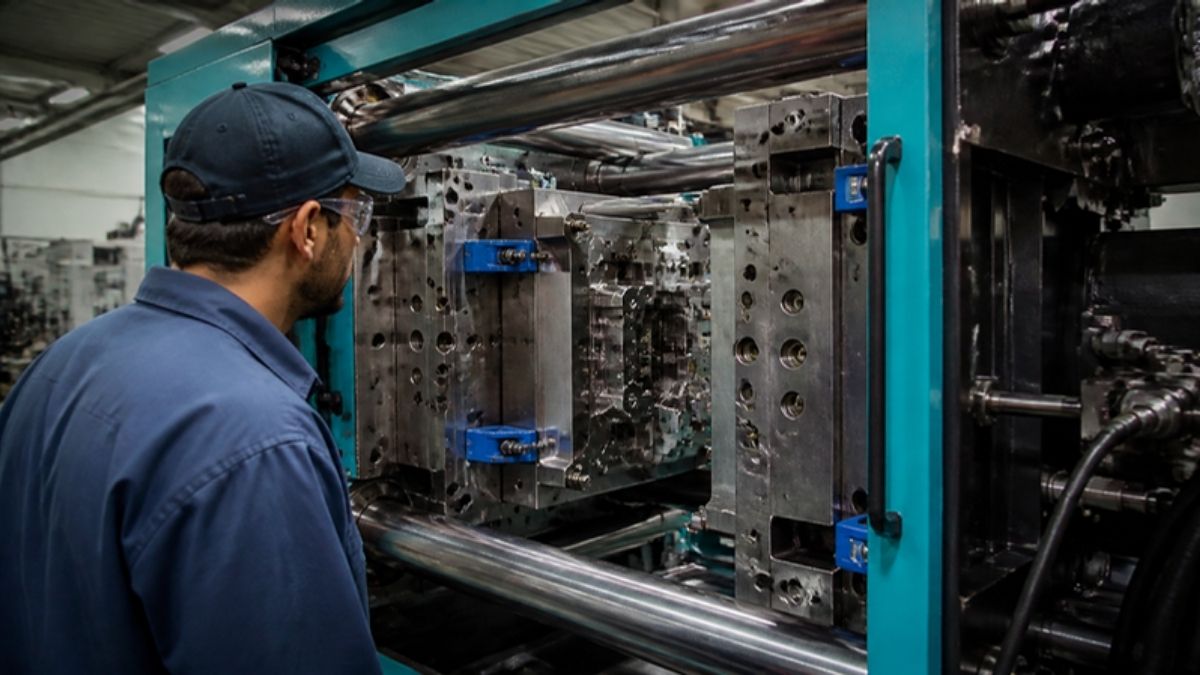

قالب و دستگاه تزریق را نباید جدا از هم ارزیابی کرد. نیروی گیره دستگاه باید متناسب با سطح تصویرشده قطعه و فشار داخل حفره باشد، فاصله تای‌بارهای دستگاه باید ابعاد قالب را پوشش دهد، و ظرفیت تزریق (شات سایز) دستگاه باید با حجم مواد موردنیاز برای پرکردن کامل قالب هم‌خوانی داشته باشد. قالبی که برای یک دستگاه خاص طراحی شده، در دستگاه دیگری ممکن است همان نتیجه را ندهد.

برای درک بهتر مشخصات دستگاه‌های تزریق و تناسب آن‌ها با قالب موردنظر، می‌توانید به راهنمای انتخاب و خرید دستگاه تزریق پلاستیک مراجعه کنید.

مهم‌ترین مشکلاتی که از قالب ضعیف ایجاد می‌شود

وقتی قالب استاندارد نباشد، مشکل همیشه در ظاهر قطعه دیده نمی‌شود. مشکلات رایج ناشی از قالب ضعیف شامل پرشدگی ناقص (Short Shot)، پلیسه در خط جدایش، فرورفتگی سطح (Sink Mark) روی قسمت‌های ضخیم، تاب‌برداشتگی پس از خروج از قالب، حباب هوا به دلیل تهویه ناکافی، و خط جوش (Weld Line) در نقاطی که دو جبهه مذاب به هم می‌رسند، می‌شود.

چطور قالب تزریق پلاستیک مناسب انتخاب کنیم؟

انتخاب درست با شناخت دقیق نیاز تولید شروع می‌شود: نوع و خواص ماده اولیه، تیراژ ماهانه، تلرانس ابعادی موردنیاز قطعه و بودجه در دسترس. قالب سفارشی طراحی‌شده با دید بلندمدت، معمولاً هزینه‌های پنهان تولید (تنظیمات مکرر، ضایعات، توقف خط) را کاهش می‌دهد و در عمل اقتصادی‌تر از گزینه‌های ارزان و عمومی است.
