نحوه کار دستگاه پلاستیک بادی چرخشی یا روتاری
دستگاه پلاستیک بادی چرخشی یا روتاری یکی از پرکاربردترین تجهیزات تولید بطری در حجم بالا است؛ ماشینی که بهجای حرکت رفتوبرگشتی، چند مجموعه قالب را بهصورت پیوسته حول یک محور میچرخاند و در هر دور، یک یا چند بطری کامل تحویل میدهد. همین مکانیزم چرخشی است که باعث شده این دستگاهها در خطوط تولید پرحجم آب معدنی، نوشابه، روغن خوراکی و مواد شوینده جایگاه ویژهای پیدا کنند.
در این مقاله بهصورت فنی و گامبهگام بررسی میکنیم دستگاه پلاستیک بادی چرخشی دقیقاً چگونه کار میکند، چه مزایا و محدودیتهایی دارد و در چه کاربردهایی بهترین انتخاب است. اگر بهدنبال خرید یا قیمت مدلهای مشخص دستگاه بادکن روتاری پارس هستید، میتوانید مستقیماً به صفحه معرفی سریهای CPX مراجعه کنید.
🎬 ویدیوی نحوه عملکرد دستگاه پلاستیک بادی روتاری

بهدنبال خرید هستید؟

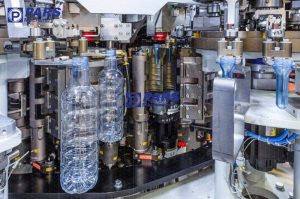

بادکن پت روتاری پارس؛ سریهای CPX، CPXD، CPXF/M و CPXG به همراه مشخصات فنی

مکانیزم کار دستگاه پلاستیک بادی چرخشی
در دستگاه پلاستیک بادی چرخشی، معمولاً شش تا سی مجموعه قالب روی یک چرخ یا دیسک گردان نصب میشوند. این چرخ بهطور پیوسته میچرخد و هر مجموعه قالب هنگام عبور از زیر سر اکستروژن، پاریزون (لوله پلاستیکی مذاب) را در هر دو انتها میگیرد. از آنجا که پاریزون همزمان از بالا و پایین مهار میشود، تغییرات طول و وزن آن نسبت به ماشینهای شاتل بسیار کمتر است و همین موضوع، تلورانس ابعادی و وزنی محصول نهایی را بهبود میدهد.
چرخش دیسک معمولاً توسط یک موتور الکتریکی و مجموعه چرخدنده پینیون (چرخدنده کوچک محرک) و بول گیر (چرخدنده بزرگ متصل به محور اصلی) انجام میشود. تمام عملیات لازم برای باد کردن پاریزون، خنکسازی قالب و تخلیه بطری نهایی، از طریق شفت مرکزی که هوای فشرده و آب خنککننده را به هر ایستگاه میرساند، تأمین میشود. باز و بسته شدن قالب نیز با یک مکانیزم ضامن مکانیکی انجام میشود که توسط بادامکهای ثابت در طول مسیر چرخشی فعال میشود — به همین دلیل این فرآیند از تکرارپذیری مکانیکی بسیار بالایی برخوردار است.
انواع دستگاههای پلاستیک بادی چرخشی
دستگاههای پلاستیک بادی چرخشی بسته به نوع حرکت و چیدمان، در چند دسته طبقهبندی میشوند: ماشینهای با حرکت پیوسته (Continuous Rotation) که چرخ بدون توقف میچرخد و بیشترین خروجی را دارند، و انواع عمودی یا افقی که بسته به فضای کارخانه و نوع محصول انتخاب میشوند. اکثر این ماشینها تنها با یک یا دو پاریزون کار میکنند که همین سادگی، پردازش و نگهداری را آسانتر میکند.

مزایای دستگاه پلاستیک بادی چرخشی
| ویژگی | مزیت برای تولید |
|---|---|
| اکستروژن مداوم | بدون توقف خط تولید، خروجی پیوسته و بالا |
| کو-اکستروژن چندلایه (۱ تا ۷ لایه) | امکان ساخت بطریهای چندلایه مقاوم در برابر گاز و نور |
| برچسبزنی حین قالبگیری (IML) | کاهش هزینه و زمان برچسبزنی جداگانه در برخی مدلها |
| قابلیت برنامهنویسی پاریزون | بهینهسازی دقیق ضخامت دیواره و کاهش مصرف مواد اولیه |
| تلورانس وزن و ابعاد پایین | یکنواختی بالای محصول نهایی نسبت به ماشینهای شاتل |
| کمترین هزینه تمامشده هر بطری | مقرونبهصرفهترین گزینه در تولید حجم بالا |
معایب و محدودیتهای دستگاه پلاستیک بادی چرخشی
در کنار مزایای بالا، این دستگاهها محدودیتهایی نیز دارند: ناتوانی در تولید بطری با گردن دارای روکشهای مدرج (Necked-in)، نیاز به تجهیز پرتکن (Trimmer) جداگانه برای حذف زائدههای پایین بطری، دامنه محدودتر تغییر اندازه و قالب نسبت به ماشینهای شاتل که تعویض محصول را کمی دشوارتر میکند، و سرمایهگذاری اولیه بالاتر نسبت به مدلهای سادهتر. با این حال، در تولید حجم بالا و پیوسته، این هزینه اولیه بهسرعت از طریق راندمان بالاتر و هزینه تمامشده پایینتر هر بطری جبران میشود.
کاربردهای صنعتی دستگاه پلاستیک بادی چرخشی
سیستمهای قالبگیری چرخشی طیف وسیعی از ظروف را پوشش میدهند: بطری آب معدنی و نوشیدنیهای گازدار، نوشابه، آب میوه، نوشیدنیهای ایزوتونیک و ورزشی، چای و محصولات لبنی، روغن خوراکی، و همچنین بطریهای روغن موتور و گالنهای مواد شوینده که با گذار صنعت از بستهبندی فلزی و پودری به بستهبندی پلاستیکی و مایع، رشد چشمگیری یافتهاند.

مقایسه دستگاه چرخشی با ماشینهای شاتل و اسکرو رفتوبرگشتی
| معیار | دستگاه چرخشی (روتاری) | ماشین شاتل / اسکرو رفتوبرگشتی |
|---|---|---|
| خروجی تولید | بسیار بالا، مناسب تولید انبوه پیوسته | متوسط، مناسب حجمهای کمتر |
| تلورانس وزن/ابعاد | بسیار پایین و ثابت | تغییرپذیری بیشتر در طول پاریزون |
| انعطاف تغییر محصول | محدودتر | سریعتر و سادهتر |
| سرمایهگذاری اولیه | بالاتر | پایینتر |
| بهترین کاربرد | تولید انبوه بطریهای استاندارد | تولید متنوع با حجم کمتر |
چگونه دستگاه پلاستیک بادی چرخشی مناسب را انتخاب کنیم؟
انتخاب مدل مناسب به سه عامل اصلی بستگی دارد: حجم و ظرفیت تولید مورد نیاز (بطری در ساعت)، محدوده اندازه و وزن بطری نهایی (از ۰.۲ تا ۲۰ لیتر)، و نوع محصول (آب و نوشیدنی، لبنیات، روغن یا مواد شوینده). کارشناسان فنی پارس با بررسی این سه عامل، مناسبترین سری دستگاه بادکن روتاری را به شما پیشنهاد میدهند.
برای راهاندازی خط تولید بطری با دستگاه پلاستیک بادی چرخشی به مشاوره تخصصی نیاز دارید؟
کارشناسان ماشینهای پلاستیک بادی پارس، با بررسی حجم تولید، نوع محصول و بودجه شما، مناسبترین دستگاه بادکن پت روتاری یا سایر دستگاههای پلاستیک بادی را پیشنهاد میدهند.
📞 تلفن: 021-44983107
پرسشهای پرتکرار درباره دستگاه پلاستیک بادی چرخشی
دستگاه پلاستیک بادی چرخشی یا روتاری چگونه کار میکند؟
چندین مجموعه قالب روی یک چرخ گردان نصب میشوند و در هر دور چرخش، پاریزون را در هر دو انتها میگیرند، آن را باد میکنند، قالب را خنک میسازند و در نهایت بطری کامل را تخلیه میکنند — همه بهصورت پیوسته و بدون توقف چرخ.
تفاوت دستگاه چرخشی با ماشینهای شاتل در چیست؟
دستگاه چرخشی حرکت پیوسته و خروجی بسیار بالاتری دارد و تلورانس وزن/ابعاد پایینتری ارائه میدهد؛ ماشینهای شاتل انعطاف بیشتری برای تغییر سریع محصول دارند اما خروجی و دقت کمتری نسبت به مدل چرخشی دارند.
دستگاه پلاستیک بادی چرخشی برای تولید چه ظروفی مناسب است؟
بطری آب معدنی و نوشیدنیهای گازدار، آب میوه، نوشیدنیهای ایزوتونیک، لبنیات، روغن خوراکی و همچنین گالنهای روغن موتور و مواد شوینده از جمله کاربردهای رایج این دستگاهها هستند.
آیا دستگاه پلاستیک بادی چرخشی قابلیت تولید چندلایه دارد؟
بله، بسیاری از مدلهای روتاری قابلیت کو-اکستروژن یک تا هفت لایه را دارند که برای بستهبندیهای نیازمند مقاومت بالا در برابر گاز، نور یا رطوبت استفاده میشود.
معایب دستگاه پلاستیک بادی چرخشی چیست؟
ناتوانی در تولید بطری با گردن مدرج، نیاز به پرتکن جداگانه، انعطاف کمتر برای تغییر سریع محصول و سرمایهگذاری اولیه بالاتر از جمله محدودیتهای این دستگاهها نسبت به ماشینهای شاتل هستند.
