پاریزون کنترل دستگاه پلاستیک بادی: راز تولید ظروف بی‌نقص و بهینه‌سازی مواد 🎯

در صنعت تولید ظروف پلاستیکی، یکی از حیاتی‌ترین تکنولوژی‌ها برای تضمین کیفیت و کاهش هزینه‌ها، سیستم پاریزون کنترل (Parison Control) است. این سیستم هوشمند در دستگاه‌های پلاستیک بادی، وظیفه تنظیم دقیق ضخامت روده پلاستیکی مذاب (پاریزون) را بر عهده دارد. با استفاده از پاریزون کنترل، می‌توان در نقاطی از ظرف که نیاز به مقاومت بیشتری دارند (مانند کف یا گلویی)، ضخامت را افزایش داد و در سایر نقاط از مصرف بی‌رویه مواد جلوگیری کرد. این فناوری نه تنها باعث افزایش استحکام محصول نهایی می‌شود، بلکه تاثیر چشمگیری در کاهش وزن و قیمت تمام‌شده ظرف دارد. شرکت ماشین‌های پلاستیک بادی پارس با ارائه پیشرفته‌ترین سیستم‌های پاریزون کنترل ۱۰۰ نقطه‌ای، تحولی بزرگ در این صنعت ایجاد کرده است.

مبانی و عملکرد سیستم پاریزون کنترل در اکستروژن ⚙️

عملکرد پاریزون کنترل بر اساس یک اصل ساده اما بسیار دقیق مهندسی استوار است. در این سیستم، یک سروو ولو (Servo Valve) بسیار حساس، فاصله بین پین و دای (Pin & Die) را در هدای دستگاه تغییر می‌دهد. با تغییر این فاصله در کسری از ثانیه، میزان پلاستیک مذاب خروجی تغییر کرده و در نتیجه ضخامت پاریزون در طول مسیر خروج کنترل می‌شود. این تغییرات بر اساس یک گراف ضخامت که اپراتور در صفحه نمایشگر (HMI) دستگاه رسم کرده است، اعمال می‌گردد. هرچه تعداد نقاط قابل برنامه‌ریزی بیشتر باشد (مثلاً ۱۰۰ نقطه به جای ۳۰ نقطه)، کنترل روی ضخامت دیواره ظرف دقیق‌تر خواهد بود.

یکی از چالش‌های اصلی در تولید ظروف پلاستیکی بزرگ مانند گالن‌های ۲۰ لیتری، پدیده افتادگی پاریزون (Sagging) به دلیل وزن مواد مذاب است. پاریزون کنترل با افزایش ضخامت در بخش‌های بالایی پاریزون، این افتادگی را جبران می‌کند. این اصلاح هوشمندانه باعث می‌شود که محصول نهایی در تمامی قسمت‌ها دارای مقاومت فشاری (Top Load) استانداردی باشد. شرکت ماشین‌های پلاستیک بادی پارس با کالیبراسیون دقیق این سیستم‌ها، بالاترین راندمان را برای تولیدکنندگان تضمین می‌کند.

بدون استفاده از پاریزون کنترل، تولیدکننده مجبور است برای اطمینان از استحکام ضعیف‌ترین نقطه ظرف، ضخامت کل ظرف را افزایش دهد. این کار منجر به مصرف بیش از حد مواد اولیه (پلی‌اتیلن یا پلی‌پروپیلن)، افزایش زمان خنک‌کاری و در نهایت کاهش سرعت تولید می‌شود. اما با کنترل دقیق ضخامت، زمان سیکل تولید بهینه‌تر شده و سودآوری کارخانه به شدت افزایش می‌یابد. محاسبات نشان می‌دهد بازگشت سرمایه خرید این سیستم معمولاً کمتر از شش ماه است.

تنظیمات گراف پاریزون نیازمند دانش تخصصی اپراتور از رفتار پلیمرها و طراحی قالب است. در ماشین‌آلات مدرن پارس، پروفایل‌های پیش‌فرض برای انواع قالب‌های استاندارد در حافظه PLC ذخیره شده‌اند تا کار اپراتور تسهیل شود. علاوه بر این، امکان ذخیره‌سازی صدها پروفایل مختلف برای قالب‌های گوناگون وجود دارد که فرآیند تعویض قالب (Mold Changeover) را بسیار سریع و بدون ضایعات می‌کند.

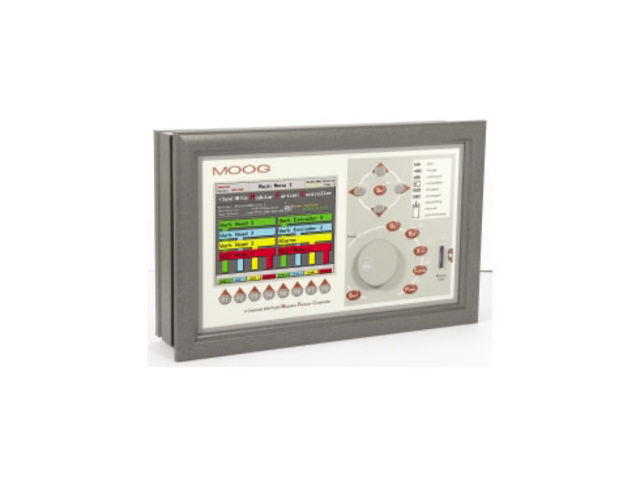

از نظر سخت‌افزاری، سیستم پاریزون کنترل شامل یک کنترلر الکترونیکی قدرتمند، سنسورهای موقعیت (LVDT)، شیرهای هیدرولیک پروپورشنال و جک‌های عملگر است. هماهنگی بی‌نقص بین این قطعات که عموماً از برندهای معتبر جهانی مانند MOOG یا B&R تامین می‌شوند، راز ماندگاری و دقت ماشین‌آلات ارائه‌شده توسط ماشین‌های پلاستیک بادی پارس می‌باشد.

• قابلیت برنامه‌ریزی تا ۱۰۰ نقطه مستقل برای کنترل دقیق هندسه ظرف.
• کاهش چشمگیر وزن نهایی محصول بدون افت مقاومت مکانیکی (Top Load).
• جبران خودکار اثرات جاذبه و افتادگی پلاستیک مذاب در ظروف حجیم.
• ذخیره‌سازی پروفایل‌های تولیدی برای کاهش زمان تنظیم مجدد دستگاه.
• کاهش زمان خنک‌کاری (Cooling Time) به دلیل حذف ضخامت‌های اضافی.

ویدیو پاریزون کنترل

تأثیر پاریزون کنترل بر کاهش هزینه‌های تولید مواد پلاستیکی 📉

در اقتصاد رقابتی امروز، قیمت تمام‌شده محصول حرف اول را می‌زند. سیستم پاریزون کنترل به عنوان یک ابزار استراتژیک، مستقیماً هزینه‌های مواد اولیه را هدف قرار می‌دهد. با توجه به اینکه حدود ۷۰ تا ۸۰ درصد قیمت یک ظرف پلاستیکی مربوط به مواد اولیه آن است، حتی کاهش چند گرمی وزن هر ظرف می‌تواند در مقیاس تولید میلیونی، سودآوری نجومی به همراه داشته باشد. ماشین‌های پلاستیک بادی پارس با تجهیز دستگاه‌های خود به این فناوری، حاشیه سود تولیدکنندگان را تضمین می‌کند.

علاوه بر کاهش وزن، یکنواختی ضخامت باعث می‌شود که قطعات معیوب و ضایعات (Scrap) به حداقل ممکن برسد. ظروفی که در کف یا دیواره‌ها دارای نازکی بیش از حد باشند، در مرحله کنترل کیفیت یا حین حمل‌ونقل سوراخ شده و مرجوع می‌گردند. پاریزون کنترل با تزریق مواد بیشتر در این نقاط بحرانی، ریسک پارگی و نشتی را به صفر نزدیک می‌کند و هزینه‌های پنهان ناشی از مرجوعی کالا را از بین می‌برد.

کاهش زمان سیکل تولید (Cycle Time) یکی دیگر از مزایای پنهان اقتصادی این سیستم است. وقتی پلاستیک اضافی در دیواره ظرف وجود نداشته باشد، محصول سریع‌تر در قالب خنک می‌شود. این کاهش زمان خنک‌کاری به معنای افزایش تعداد ضرب دستگاه در ساعت است. در نتیجه، خروجی روزانه کارخانه افزایش یافته و هزینه‌های ثابت سربار (مانند برق و دستمزد کارگر) بر روی تعداد بیشتری از محصولات سرشکن می‌شود.

دستگاه‌های مدرن ماشین‌های پلاستیک بادی پارس، با یکپارچه‌سازی سیستم پاریزون کنترل و درایوهای سروو موتور در سیستم هیدرولیک، مصرف برق را نیز بهینه‌سازی کرده‌اند. شیرهای پروپورشنال پیشرفته تنها زمانی روغن را مصرف می‌کنند که نیاز به تغییر ضخامت باشد. این مدیریت هوشمند انرژی، قبض برق کارخانه را به طور ملموسی کاهش می‌دهد و با استانداردهای تولید سبز تطابق دارد.

مدیران تولید می‌توانند با استفاده از گزارش‌های استخراج‌شده از HMI دستگاه، تحلیل‌های دقیقی از میزان مصرف مواد در هر شیفت داشته باشند. این شفافیت داده‌ها کمک می‌کند تا هرگونه هدررفت پنهان شناسایی شود. برای استعلام قیمت و دریافت مشاوره تخصصی جهت ارتقاء خط تولید خود، به وب‌سایت www.pars-bm.com مراجعه نمایید.

• بهینه‌سازی توزیع متریال و کاهش مستقیم قیمت تمام‌شده محصول نهایی.
• جلوگیری از تجمع پلاستیک در گلوگاه‌ها و کف قالب (کاهش ضایعات).
• افزایش سرعت تولید (تعداد ضرب در ساعت) با کاهش زمان Cooling.
• بهبود ظاهر و شفافیت ظروف (به ویژه در مواد PP) با توزیع یکنواخت حرارت.
• دسترسی به گزارشات مصرف مواد برای مدیریت بهتر هزینه‌های شیفت کاری.

عیب‌یابی و نگهداری پیشگیرانه قطعات پاریزون کنترل 🛠️

قلب تپنده سیستم پاریزون کنترل، قطعات هیدرولیکی و الکترونیکی بسیار حساسی هستند که نیاز به مراقبت دائمی دارند. شیر سروو (Servo Valve) که معمولاً از برندهایی مانند MOOG استفاده می‌شود، به ذرات معلق در روغن هیدرولیک به شدت حساس است. کوچکترین آلودگی در سیستم هیدرولیک می‌تواند باعث گرفتگی اسپول شیر شده و سیستم کنترل ضخامت را به طور کامل از کار بیندازد. به همین دلیل، در ماشین‌های پلاستیک بادی پارس، از فیلترهای روغن با دقت میکرونی بسیار بالا استفاده می‌شود تا عمر مفید این شیرهای گران‌قیمت تضمین گردد.

یکی دیگر از قطعات حیاتی، سنسور موقعیت خطی یا LVDT است که فیدبک لحظه‌ای از موقعیت پین را به کنترلر ارسال می‌کند. اگر کالیبراسیون این سنسور به هم بخورد، دستگاه نمی‌تواند گراف رسم شده در نمایشگر را با دقت فیزیکی روی دای هد پیاده‌سازی کند. عملیات کالیبراسیون باید به صورت دوره‌ای و توسط تکنسین‌های مجرب انجام شود. عدم توجه به این موضوع باعث می‌شود که دستگاه به اصطلاح “گیج” بزند و ضخامت‌های ناخواسته‌ای در بدنه ظرف ایجاد کند که مستقیماً به افزایش ضایعات منجر می‌شود.

روغن‌ریزی از جک‌های اکچویتور (Actuator) نیز از مشکلات رایجی است که در اثر استهلاک پکینگ‌ها و اورینگ‌ها رخ می‌دهد. افت فشار ناشی از نشتی روغن، سرعت پاسخگویی سیستم پاریزون کنترل را کاهش می‌دهد. در تولید ظروف با سرعت بالا، این تاخیر میلی‌ثانیه‌ای باعث جابجایی نقاط ضخیم و نازک روی ظرف می‌شود؛ مثلاً نقطه‌ای که باید در گلویی ظرف قرار گیرد، در دیواره میانی می‌افتد. بازرسی چشمی روزانه سیلندرها و جک‌های متصل به هد دستگاه، ساده‌ترین راه برای پیشگیری از این فاجعه تولیدی است.

تیم پشتیبانی ماشین‌های پلاستیک بادی پارس، برنامه‌های نگهداری و تعمیرات پیشگیرانه (PM) مدونی را به خریداران ارائه می‌دهد. این برنامه‌ها شامل چک‌لیست‌های روزانه، هفتگی و ماهانه است که توسط اپراتورها به راحتی قابل اجرا است. آموزش صحیح پرسنل در خصوص نحوه کار با این سیستم‌های حساس، نیمی از مسیر نگهداری موفقیت‌آمیز است. تمیز نگه داشتن تابلو برق، بررسی عملکرد فن‌های خنک‌کننده و جلوگیری از نوسانات برق ورودی، از دیگر الزامات اساسی محسوب می‌شود.

در نهایت، استفاده از قطعات یدکی اورجینال در زمان تعمیرات اهمیت فوق‌العاده‌ای دارد. استفاده از شیرهای هیدرولیک بی‌کیفیت یا سنسورهای متفرقه به منظور کاهش هزینه‌های مقطعی، در نهایت باعث خرابی‌های زنجیره‌ای در سیستم کنترل ضخامت خواهد شد. شرکت ماشین‌های پلاستیک بادی پارس با تامین قطعات اصلی و ارائه گارانتی معتبر، خیال تولیدکنندگان را از بابت تامین پایدار قطعات مصرفی و یدکی راحت کرده است.

• استفاده از روغن هیدرولیک با ویسکوزیته استاندارد و فیلتراسیون ۳ میکرون.
• کالیبراسیون دوره‌ای سنسور LVDT برای تطبیق دقیق گراف مجازی با حرکت مکانیکی.
• بازدید روزانه اتصالات جک‌های اکچویتور جهت اطمینان از عدم نشتی و افت فشار.
• جلوگیری از افزایش دمای روغن هیدرولیک (استفاده از چیلر قدرتمند).
• تهیه نسخه پشتیبان (Back-up) از تنظیمات و گراف‌های ذخیره شده در HMI.

استراتژی رسم گراف پاریزون برای ظروف صنعتی و نامتقارن 📊

یکی از چالش‌برانگیزترین بخش‌های تولید در صنعت پلاستیک بادی، تولید ظروف نامتقارن، مانند گالن‌های دسته‌دار یا بطری‌های طرح‌دار زاویه‌دار است. در این نوع ظروف، پلاستیک مذاب در حین باد شدن (Blowing)، مسافت‌های متفاوتی را برای رسیدن به دیواره‌های قالب طی می‌کند. نقاطی که مسافت بیشتری دارند، بیشتر کشیده شده و به شدت نازک می‌شوند (پدیده Thinning). در اینجا هنر اپراتور در رسم دقیق گراف در سیستم پاریزون کنترل به کار می‌آید تا با تزریق مواد بیشتر در آن نواحی خاص، جبران ضخامت انجام شود.

گراف پاریزون در نمایشگر دستگاه، معمولاً به صورت یک منحنی با نقاط قابل جابجایی (مثلاً ۱۰۰ نقطه) نمایش داده می‌شود. محور افقی نشان‌دهنده طول روده مذاب (از ابتدا تا انتهای خروج) و محور عمودی نشان‌دهنده میزان باز بودن دهانه دای (Die Gap) است. اپراتورهای حرفه‌ای با بررسی اولین نمونه‌های تولید شده (Trial Shots) و برش دادن ظرف، نقاط ضعیف را شناسایی کرده و با اعمال تغییرات در نقاط متناظر گراف، توزیع مواد را اصلاح می‌کنند. این فرآیند سعی و خطا با وجود دستگاه‌های مدرن ماشین‌های پلاستیک بادی پارس بسیار سریع و دقیق انجام می‌شود.

در ظروف دسته‌دار مانند گالن‌های ۴ لیتری روغن موتور یا ۲۰ لیتری شوینده، تشکیل کامل و بدون نقص دسته ظرف بسیار حیاتی است. اگر مواد در ناحیه دسته کم باشد، دسته حین بلند کردن ظرف پاره می‌شود؛ و اگر زیاد باشد، علاوه بر افزایش وزن، زمان خنک شدن دسته به شدت بالا رفته و باعث دفرمگی (تابیدگی) ظرف پس از خروج از قالب می‌گردد. با تنظیم یک قله (Peak) دقیق در گراف پاریزون دقیقاً در مختصات مربوط به دسته، این مشکل به صورت ریشه‌ای حل می‌شود.

تکنیک دیگری که در رسم گراف استفاده می‌شود، شیب‌دهی ملایم (Smooth Ramping) است. تغییرات ناگهانی و پله‌ای در گراف باعث ایجاد خطوط سایه (Shadow lines) و امواج روی سطح بیرونی ظرف می‌شود که کیفیت ظاهری محصول را به شدت کاهش می‌دهد. نرم‌افزارهای کنترلر نصب شده روی دستگاه‌های ماشین‌های پلاستیک بادی پارس، دارای الگوریتم‌های هوشمندی هستند که به طور خودکار منحنی‌ها را نرم کرده (Interpolation) و از تغییرات شوک‌آور در ضخامت پاریزون جلوگیری می‌کنند.

با تغییر رنگ مستربچ، نوع مواد اولیه (مانند سوئیچ از HDPE به PP)، و یا حتی تغییرات دمای محیط، رفتار سیالیت پلاستیک تغییر می‌کند. به همین دلیل، یک گراف ایده‌آل ممکن است در شرایط مختلف نیاز به کالیبراسیون و اصلاحات جزئی (Fine-tuning) داشته باشد. قابلیت ذخیره‌سازی صدها فرمول (Recipe) در حافظه دستگاه این امکان را می‌دهد که برای هر قالب با مواد مختلف، گراف مخصوص به آن را بارگذاری کرده و بدون اتلاف وقت تولید را آغاز نمایید. برای ارتقاء دستگاه‌های قدیمی خود به این سیستم پیشرفته، به سایت www.pars-bm.com مراجعه کنید.

• استفاده از تکنیک‌های برش مقطعی ظرف برای پیدا کردن نقاط نیازمند تقویت.
• تنظیم نرم و منحنی‌شکل گراف برای جلوگیری از ایجاد خط و موج روی محصول.
• ذخیره‌سازی دستورالعمل‌های مجزا برای یک قالب با درصدهای متفاوت مستربچ.
• جبران اثر کشش بیش از حد پلاستیک در گوشه‌های تیز ظروف مکعبی.
• مدیریت دقیق وزن پاریزون برای جلوگیری از گیر کردن ضایعات در پرت‌کن دستگاه.
