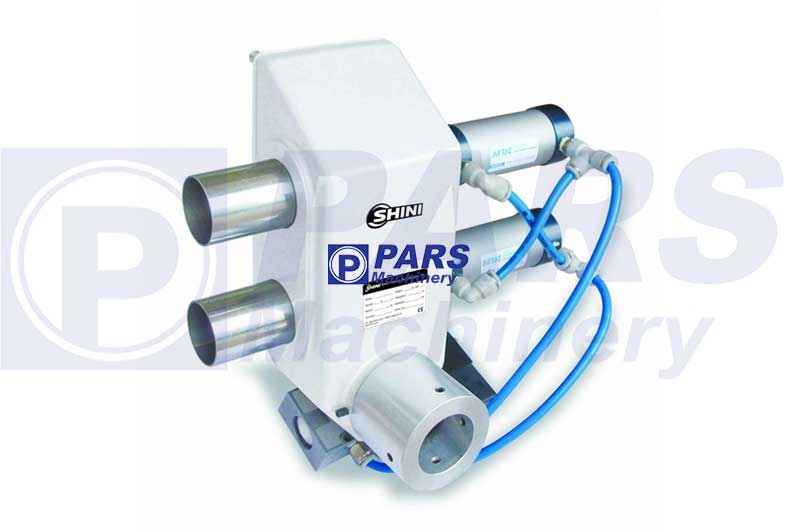

تفاوت پروپرشنال ولو با شیر برقی و سروو ولو چیست؟

یکی از رایج‌ترین اشتباهات هنگام بررسی سیستم هیدرولیک دستگاه تزریق بادی، یکسان دانستن شیر برقی، شیر تناسبی و سروو ولو است. هر سه قطعه می‌توانند با فرمان الکتریکی کنترل شوند، اما نحوه عملکرد، دقت، سرعت پاسخ، ساختار داخلی و کاربرد صنعتی آن‌ها یکسان نیست. انتخاب بین این سه گزینه باید بر اساس نیاز واقعی مدار انجام شود، نه صرفاً بر اساس اینکه کدام شیر پیشرفته‌تر یا گران‌تر است.

در شیر برقی معمولی، فرمان الکتریکی عموماً برای تغییر شیر بین وضعیت‌های مشخص استفاده می‌شود. به زبان ساده، کنترلر فرمان می‌دهد و شیر به یک موقعیت تعریف‌شده می‌رود. این ساختار برای بسیاری از عملیات ساده هیدرولیکی کاملاً کافی است، اما زمانی که نیاز به کنترل تدریجی سرعت یا دبی وجود داشته باشد، استفاده از شیر تناسبی می‌تواند گزینه مناسب‌تری باشد.

در شیر تناسبی، مقدار فرمان الکتریکی می‌تواند با وضعیت هیدرولیکی خروجی ارتباط داشته باشد. برای مثال، در یک شیر جهت‌دهنده تناسبی، افزایش یا کاهش فرمان می‌تواند موقعیت اسپول و در نتیجه مسیر عبور روغن را تغییر دهد. در برخی مدل‌های صنعتی، فیدبک موقعیت نیز وجود دارد تا کنترل دقیق‌تری روی حرکت اسپول انجام شود.

سروو ولو معمولاً برای کاربردهایی طراحی می‌شود که نیاز به پاسخ دینامیکی بالا و کنترل بسیار دقیق وجود دارد. این موضوع به این معنی نیست که هر دستگاه تزریق بادی به سروو ولو نیاز دارد. در بسیاری از کاربردهای صنعتی، شیر تناسبی می‌تواند نسبت مناسبی میان دقت، پیچیدگی، هزینه و قابلیت نگهداری ایجاد کند.

برای نمونه، Bosch Rexroth در خانواده 4WRE شیرهای جهت‌دهنده تناسبی را با فیدبک الکتریکی موقعیت معرفی می‌کند و برخی مدل‌ها امکان استفاده از الکترونیک داخلی را نیز دارند. در مدل‌های مشخص این خانواده، فرمان‌هایی مانند ±10V یا 4 تا 20mA قابل انتخاب هستند. 0

• شیر برقی برای مدارهایی مناسب است که موقعیت‌های مشخص کافی هستند.
• شیر تناسبی برای کنترل تدریجی دبی، فشار یا جهت مناسب است.
• سروو ولو برای کاربردهای حساس به دقت و پاسخ دینامیکی بالا استفاده می‌شود.
• انتخاب قطعه باید بر اساس مدار واقعی دستگاه انجام شود.
• گران‌تر بودن شیر الزاماً به معنی مناسب‌تر بودن آن نیست.

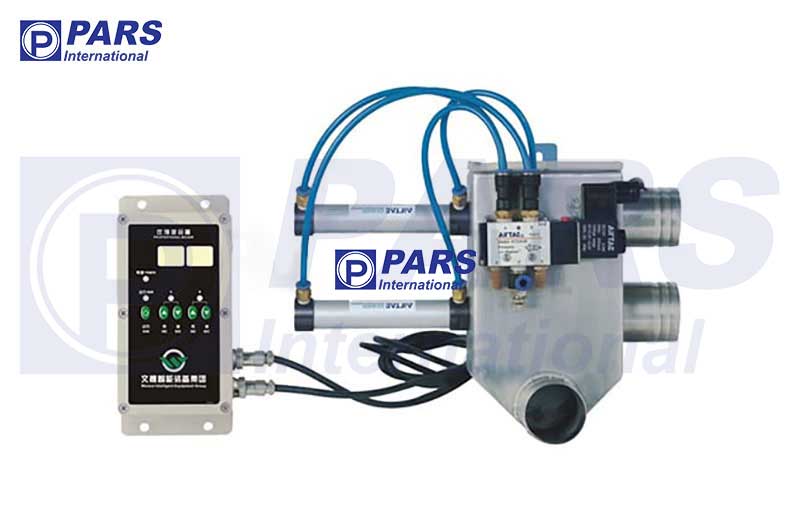

انواع پروپرشنال ولو در سیستم‌های هیدرولیک

اصطلاح «پروپرشنال ولو» یک نام عمومی است و به یک مدل مشخص محدود نمی‌شود. شیرهای تناسبی بر اساس وظیفه‌ای که در مدار انجام می‌دهند، به گروه‌های مختلفی تقسیم می‌شوند. سه دسته مهم در کاربردهای صنعتی شامل شیرهای تناسبی جهت‌دهنده، شیرهای کنترل دبی و شیرهای کنترل فشار هستند.

شیر تناسبی جهت‌دهنده وظیفه کنترل جهت و مقدار حرکت عملگر را بر عهده دارد. تغییر فرمان می‌تواند موقعیت اسپول را تغییر دهد و مسیر جریان روغن به سمت عملگر را کنترل کند. این نوع شیر زمانی اهمیت پیدا می‌کند که علاوه بر تغییر جهت، کنترل تدریجی سرعت حرکت نیز موردنیاز باشد.

شیر کنترل دبی تناسبی بیشتر روی مقدار جریان عبوری تمرکز دارد. از آنجا که سرعت بسیاری از عملگرهای هیدرولیکی تابع دبی روغن است، این نوع شیر می‌تواند برای تنظیم سرعت مورد استفاده قرار گیرد. البته رابطه واقعی سرعت و دبی به نوع عملگر، بار، فشار و ساختار مدار نیز وابسته است.

نوع دیگر، شیر تناسبی کنترل فشار است. این شیر می‌تواند فشار را متناسب با فرمان کنترلی تنظیم کند. Parker در محصولات تناسبی خود نمونه‌هایی از شیرهای کاهش‌دهنده و تخلیه فشار تناسبی را ارائه می‌کند که برای کنترل فشار پایین‌دست استفاده می‌شوند. 1

بنابراین هنگام خرید یا تعمیر، صرفاً گفتن «پروپرشنال ولو دستگاه» کافی نیست. باید مشخص شود که شیر در مدار وظیفه کنترل جهت، دبی یا فشار را انجام می‌دهد و سپس مدل جایگزین بر اساس همان مشخصات انتخاب شود.

• نوع عملکرد شیر را از نقشه هیدرولیک مشخص کنید.
• کد کامل شیر را ثبت کنید.
• فشار و دبی نامی را بررسی کنید.
• نوع اسپول را بررسی کنید.
• نوع فیدبک و الکترونیک را بررسی کنید.

پارامترهای مهم هنگام انتخاب شیر تناسبی

انتخاب پروپرشنال ولو برای دستگاه تزریق بادی نباید فقط بر اساس ابعاد ظاهری یا تعداد پورت‌ها انجام شود. یکی از مهم‌ترین پارامترها دبی نامی است. شیر باید بتواند مقدار جریان موردنیاز مدار را با افت فشار قابل‌قبول عبور دهد.

پارامتر بعدی فشار کاری است. شیر باید برای فشار واقعی مدار و شرایط احتمالی سیستم انتخاب شود. برای نمونه، در یک خانواده مشخص از شیرهای Bosch Rexroth، مدل 4WREE سایز NG6 با حداکثر فشار کاری 350 bar و حداکثر دبی 80 L/min معرفی شده است؛ اما این اعداد مربوط به همان خانواده و پیکربندی مشخص هستند و نباید به تمام شیرهای تناسبی تعمیم داده شوند. 2

نوع سیگنال فرمان نیز اهمیت زیادی دارد. بسته به مدل، ممکن است فرمان به شکل ولتاژ یا جریان باشد. در برخی مدل‌های Bosch Rexroth، رابط الکترونیکی ±10V یا 4 تا 20mA در پیکربندی‌های مشخص ارائه می‌شود. 3

پارامتر مهم دیگر، فیدبک موقعیت است. در شیرهای دارای فیدبک، موقعیت واقعی اسپول اندازه‌گیری می‌شود و این اطلاعات می‌تواند برای کنترل دقیق‌تر استفاده شود. چنین ساختاری با یک شیر ساده بدون فیدبک تفاوت مهمی دارد و باید هنگام جایگزینی قطعه در نظر گرفته شود.

در نهایت باید شرایط واقعی روغن، دمای کاری، سطح آلودگی، نوع آب‌بندی، روش نصب و سازگاری الکتریکی بررسی شود. Parker برای برخی شیرهای تناسبی خود محدوده مشخصی برای ویسکوزیته، دمای سیال، سطح آلودگی و زمان پاسخ اعلام می‌کند؛ بنابراین دیتاشیت قطعه مرجع اصلی انتخاب است. 4

• دبی واقعی مصرفی مدار را محاسبه یا اندازه‌گیری کنید.
• حداکثر فشار کاری را از نقشه یا پلاک سیستم مشخص کنید.
• سیگنال خروجی کنترلر را با ورودی شیر تطبیق دهید.
• وجود یا عدم وجود فیدبک را مشخص کنید.
• شرایط دمایی و کیفیت روغن را در نظر بگیرید.
• کد کامل شیر را با نمونه قدیمی مقایسه کنید.

هیسترزیس، خطی بودن و زمان پاسخ در پروپرشنال ولو

وقتی از دقت یک شیر تناسبی صحبت می‌کنیم، فقط مقدار فشار یا دبی نامی اهمیت ندارد. ویژگی‌هایی مانند هیسترزیس، خطی بودن، تکرارپذیری و زمان پاسخ نیز می‌توانند روی رفتار سیستم اثر بگذارند. این پارامترها به‌خصوص در دستگاه‌هایی که سیکل‌های تکراری و کنترل حرکتی دارند اهمیت بیشتری پیدا می‌کنند.

هیسترزیس به‌طور ساده نشان می‌دهد که پاسخ شیر هنگام نزدیک شدن به یک نقطه از دو مسیر مختلف می‌تواند دقیقاً یکسان نباشد. هرچه این رفتار کمتر باشد، کنترل فرمان و خروجی قابل پیش‌بینی‌تر خواهد بود. البته مقدار قابل‌قبول هیسترزیس باید بر اساس کاربرد مشخص ارزیابی شود.

خطی بودن نیز به رابطه میان فرمان ورودی و خروجی هیدرولیکی مربوط می‌شود. اگر رابطه در محدوده کاری موردنظر قابل پیش‌بینی باشد، تنظیم کنترلر و برنامه‌ریزی سیستم آسان‌تر خواهد بود. Bosch Rexroth در معرفی برخی محصولات تناسبی خود بر ویژگی‌هایی مانند خطی بودن، هیسترزیس پایین و پاسخ فیدبکی تأکید کرده است. 5

زمان پاسخ نیز نشان می‌دهد شیر با چه سرعتی می‌تواند نسبت به تغییر فرمان واکنش نشان دهد. در یک ماشین با سیکل سریع، پاسخ بیش از حد کند می‌تواند باعث اختلاف میان فرمان کنترلی و حرکت واقعی شود. با این حال، افزایش سرعت پاسخ به‌تنهایی همیشه به معنی عملکرد بهتر نیست؛ زیرا پایداری کل حلقه کنترل نیز باید حفظ شود.

Parker در مستندات برخی شیرهای تناسبی، مشخصاتی مانند تکرارپذیری، هیسترزیس و زمان پاسخ را به‌صورت عددی ارائه می‌کند. برای مثال، یک مدل مشخص از شیر تناسبی کاهش فشار این شرکت دارای زمان پاسخ کمتر از 150 میلی‌ثانیه و هیسترزیس اعلام‌شده ±1.5 درصد نسبت به فشار حداکثری است. این اعداد فقط برای همان مدل معتبرند و نباید به تمام شیرهای تناسبی تعمیم داده شوند. 6

• برای ماشین‌های سریع، زمان پاسخ را بررسی کنید.
• برای کنترل دقیق، هیسترزیس و تکرارپذیری مهم هستند.
• مشخصات دیتاشیت را با نیاز واقعی دستگاه مقایسه کنید.
• پایداری حلقه کنترل را همراه با سرعت پاسخ بررسی کنید.
• در زمان تعویض شیر، مشخصات عملکردی مدل قبلی را حفظ کنید.

چرا آلودگی روغن می‌تواند عملکرد پروپرشنال ولو را مختل کند؟

شیرهای تناسبی برای عملکرد پایدار به شرایط مناسب سیال هیدرولیک نیاز دارند. وجود ذرات آلاینده می‌تواند روی حرکت قطعات داخلی، لقی‌های دقیق و رفتار اسپول اثر بگذارد. این مسئله در ماشین‌هایی که به‌صورت مداوم کار می‌کنند اهمیت زیادی دارد، زیرا یک مشکل کوچک در کنترل جریان می‌تواند به مرور به نوسان عملکرد تبدیل شود.

در برخی شیرهای تناسبی، فاصله‌های داخلی و تلرانس‌های ساخت به‌گونه‌ای هستند که آلودگی می‌تواند باعث کند شدن حرکت یا گیرکردن اسپول شود. Parker در راهنمای عیب‌یابی شیرهای تناسبی، آلودگی شیر و سیال را از دلایل مشکلات عملکردی معرفی کرده و تمیز بودن سیال و فیلترکردن یا شست‌وشوی مناسب را به‌عنوان اقدامات اصلاحی مطرح می‌کند. 7

آلودگی تنها به ذرات فلزی محدود نیست. ذرات حاصل از فرسایش قطعات، آلودگی واردشده هنگام تعمیر، بقایای نصب و آلودگی محیط نیز می‌توانند وارد مدار شوند. به همین دلیل تمیزی مدار باید از زمان مونتاژ، سرویس و تعویض روغن مورد توجه قرار گیرد.

Parker در دستورالعمل‌های راه‌اندازی سیستم‌های هیدرولیک خود نیز تأکید می‌کند که آلودگی یکی از عوامل مهم آسیب به سیستم هیدرولیک است و برای سیستم‌های دارای شیر تناسبی، استفاده از فیلتراسیون مناسب اهمیت ویژه‌ای دارد. 8

بنابراین اگر پروپرشنال ولو دستگاه تزریق بادی دچار تأخیر، ناپایداری یا رفتار غیرعادی شده است، قبل از نتیجه‌گیری درباره خرابی خود شیر باید وضعیت روغن، فیلترها، دمای روغن، فشار مدار و مسیر هیدرولیک نیز بررسی شود.

• سطح و وضعیت روغن را کنترل کنید.
• فیلترها را طبق برنامه سرویس بررسی کنید.
• از ورود آلودگی هنگام تعمیر جلوگیری کنید.
• دمای کاری روغن را کنترل کنید.
• در صورت تعمیر مدار، هواگیری مناسب انجام دهید.

پروپرشنال ولو مناسب دستگاه تزریق بادی را چگونه انتخاب کنیم؟

برای انتخاب درست، ابتدا باید مشخص شود شیر دقیقاً چه وظیفه‌ای در ماشین دارد. آیا وظیفه آن کنترل حرکت است؟ آیا فشار را تنظیم می‌کند؟ آیا مقدار دبی را تغییر می‌دهد؟ پاسخ به همین سؤال، مسیر انتخاب را مشخص می‌کند.

در مرحله بعد باید مشخصات مدار شامل فشار کاری، دبی، نوع پمپ، نوع عملگر و نقشه هیدرولیک بررسی شود. انتخاب شیر صرفاً بر اساس قطر اتصالات یا ظاهر قطعه روش قابل اعتمادی نیست.

سپس مشخصات الکتریکی باید بررسی شود. ولتاژ تغذیه، نوع فرمان، نوع کانکتور و وجود یا عدم وجود الکترونیک داخلی باید با کنترلر دستگاه هماهنگ باشد. برای نمونه، خانواده 4WRE/4WREE شرکت Bosch Rexroth دارای پیکربندی‌های مختلفی برای الکترونیک و رابط فرمان است. 10

در ماشین‌های صنعتی قدیمی، ممکن است قطعه‌ای با مشخصات مشابه دیگر در بازار موجود نباشد. در این حالت باید به جای انتخاب تصادفی یک شیر جدید، ابتدا مشخصات عملکردی قطعه قدیمی استخراج شود و سپس جایگزین فنی مناسب انتخاب گردد.

برای دستگاه تزریق بادی نیز بهتر است انتخاب نهایی با توجه به شرایط واقعی تولید انجام شود؛ یعنی فقط مشخصات روی کاغذ بررسی نشود و شرایط سیکل، سرعت حرکت، تعداد سیکل در ساعت، دمای محیط و وضعیت سیستم هیدرولیک نیز در نظر گرفته شود.

• نقشه هیدرولیک دستگاه را بررسی کنید.
• پلاک و کد فنی شیر را ثبت کنید.
• دبی و فشار را با دیتاشیت تطبیق دهید.
• فرمان PLC یا کارت کنترل را بررسی کنید.
• در صورت وجود فیدبک، نوع آن را مشخص کنید.
• قبل از خرید، سازگاری مکانیکی و الکتریکی را کنترل کنید.

علائم خرابی پروپرشنال ولو در دستگاه تزریق بادی

خرابی پروپرشنال ولو همیشه با یک خطای مشخص روی صفحه کنترل دستگاه ظاهر نمی‌شود. در بسیاری از موارد، اولین نشانه به شکل تغییر رفتار ماشین دیده می‌شود؛ مثلاً حرکت یک عملگر کندتر از حالت معمول می‌شود، سرعت در طول حرکت ثابت نمی‌ماند، شروع حرکت با ضربه انجام می‌شود یا دستگاه در سیکل‌های متوالی رفتار یکسانی ندارد. بنابراین شناخت علائم اولیه می‌تواند از تعویض بی‌دلیل قطعات جلوگیری کند.

یکی از نشانه‌های مهم، حرکت ناپایدار یا اصطلاحاً Jerky Motion است. البته این علامت الزاماً به معنی خرابی شیر نیست. وجود هوا در روغن، مشکل پمپ، تنظیم نامناسب حلقه کنترل، آلودگی شیر یا تنظیمات نامناسب نیز می‌تواند حرکت را ناپایدار کند. Bosch Rexroth در مطلب فنی منتشرشده در سال ۲۰۲۶، حرکت ضربه‌ای و شوک‌های هیدرولیکی را از مسائلی می‌داند که کنترل تناسبی می‌تواند در طراحی مناسب به کاهش آن‌ها کمک کند. 

نشانه دیگر، اختلاف بین فرمان صادرشده و واکنش واقعی سیستم است. اگر کنترلر فرمانی مشخص برای حرکت ارسال کند اما عملگر پاسخ متناسبی نداشته باشد، باید مسیر کامل فرمان تا خروجی هیدرولیکی بررسی شود. در شیرهای دارای فیدبک، اطلاعات موقعیت اسپول می‌تواند برای تشخیص این اختلاف بسیار مفید باشد.

کاهش ناگهانی سرعت، افزایش زمان سیکل، نوسان فشار یا تغییر رفتار دستگاه پس از گرم شدن روغن نیز باید جدی گرفته شود. تغییر دمای روغن می‌تواند ویسکوزیته را تغییر دهد و در نتیجه روی رفتار سیستم اثر بگذارد؛ بنابراین مشاهده یک مشکل فقط در ابتدای کار یا فقط پس از چند ساعت تولید، یک سرنخ تشخیصی مهم است.

در نهایت، صدای غیرعادی، گرم شدن بیش از حد، لرزش یا تغییرات غیرعادی فشار نیز می‌توانند سرنخ باشند. هیچ‌کدام از این علائم به تنهایی اثبات نمی‌کنند که شیر خراب است؛ تشخیص قطعی باید با اندازه‌گیری و مقایسه با مشخصات مدار انجام شود.

• تغییرات رفتار ماشین را با سیکل‌های قبلی مقایسه کنید.
• زمان سیکل را اندازه‌گیری و ثبت کنید.
• فشار واقعی مدار را بررسی کنید.
• دمای روغن را هنگام بروز مشکل ثبت کنید.
• اگر شیر فیدبک دارد، مقدار فرمان و فیدبک را مقایسه کنید.

چگونه تشخیص دهیم مشکل از خود شیر تناسبی است؟

یکی از مهم‌ترین اصول تعمیرات هیدرولیک این است که قبل از تعویض قطعه، زنجیره علت و معلول مشخص شود. اگر دستگاه کند شده است، نمی‌توان بلافاصله نتیجه گرفت که پروپرشنال ولو خراب است. کاهش دبی پمپ، گرفتگی فیلتر، افزایش دمای روغن، افت ولتاژ فرمان یا حتی مشکل مکانیکی عملگر می‌تواند دقیقاً علامت مشابهی ایجاد کند.

اولین مرحله، بررسی شرایطی است که دستگاه قبل از ایجاد مشکل داشته است. آیا تنظیمات PLC تغییر کرده‌اند؟ آیا قطعه‌ای اخیراً تعمیر شده؟ آیا روغن یا فیلتر تعویض شده است؟ آیا مشکل فقط در یک حرکت اتفاق می‌افتد یا تمام حرکات هیدرولیکی را درگیر کرده است؟ این سؤالات مسیر عیب‌یابی را بسیار کوتاه می‌کنند.

Parker در دستورالعمل عیب‌یابی شیرهای تناسبی بر استفاده از یک روش سیستماتیک تأکید می‌کند و توصیه می‌کند قبل از تغییر تنظیمات یا باز کردن قطعات، وضعیت صحیح سیستم پیش از ایجاد خرابی مشخص شود. 2

اگر تنها یک مدار یا یک حرکت دچار مشکل شده باشد، احتمال ایراد در شیر مربوط به همان مدار، فرمان آن یا عملگر افزایش پیدا می‌کند. اگر چند مدار هم‌زمان دچار کاهش سرعت یا افت فشار شده باشند، باید ابتدا سراغ اجزای مشترک مانند پمپ، روغن، فیلتر، منبع تغذیه یا کنترل اصلی رفت.

در شیرهای دارای فیدبک موقعیت، این کار ساده‌تر است. برای مثال، Bosch Rexroth در مدل‌های 4WREE از فیدبک الکتریکی موقعیت اسپول و الکترونیک داخلی استفاده می‌کند و بسته به پیکربندی، خروجی واقعی می‌تواند برای پایش موقعیت در دسترس باشد. 3

• اول مشخص کنید مشکل عمومی است یا فقط مربوط به یک مدار.
• فرمان ورودی را قبل از خود شیر بررسی کنید.
• اگر فیدبک وجود دارد، خروجی آن را اندازه‌گیری کنید.
• فشار و دبی را در شرایط واقعی تولید بررسی کنید.
• قبل از تعویض قطعه، علت ریشه‌ای را مشخص کنید.

بررسی فرمان الکتریکی پروپرشنال ولو

شیر تناسبی یک رابط میان سیستم کنترل و مدار هیدرولیک است؛ بنابراین اگر فرمان الکتریکی صحیح نباشد، سالم بودن بخش هیدرولیکی شیر نیز نمی‌تواند مشکل را حل کند. در سیستم‌های مختلف ممکن است فرمان به‌صورت ولتاژ یا جریان باشد و مقدار دقیق آن باید از دیتاشیت همان شیر و نقشه دستگاه استخراج شود.

به عنوان نمونه، Bosch Rexroth برای مدل‌های مشخص 4WREE رابط‌هایی مانند فرمان ±10V و خروجی فیدبک ±10V یا 4 تا 20mA را ارائه می‌کند. در مدل‌های دیگر نیز ممکن است رابط متفاوت باشد. بنابراین اندازه‌گیری یک سیگنال بدون شناخت نوع شیر می‌تواند نتیجه اشتباه ایجاد کند. 4

در عیب‌یابی باید مسیر فرمان از PLC یا کنترلر تا کارت درایور و سپس کانکتور شیر بررسی شود. قطع بودن سیم، شل بودن کانکتور، افت ولتاژ، خرابی خروجی کنترلر یا مشکل در کارت آمپلی‌فایر می‌تواند ظاهری شبیه خرابی شیر ایجاد کند.

در شیرهای بدون الکترونیک داخلی، ممکن است یک آمپلی‌فایر خارجی وظیفه کنترل سلونوئید تناسبی را بر عهده داشته باشد. Bosch Rexroth برای چنین کاربردهایی خانواده VT-MSPA را به‌عنوان آمپلی‌فایر شیرهای تناسبی بدون فیدبک موقعیت معرفی می‌کند و ورودی‌های 0 تا +10V، ±10V و 4 تا 20mA را بسته به پیکربندی ارائه می‌کند. 5

در نتیجه، قبل از هر تست الکتریکی باید مشخص شود شیر دقیقاً چه ساختاری دارد. روش تست یک شیر دارای الکترونیک داخلی با یک شیر متصل به آمپلی‌فایر خارجی یکسان نیست.

• نوع ورودی شیر را از دیتاشیت مشخص کنید.
• سیگنال را با ابزار اندازه‌گیری مناسب بررسی کنید.
• کانکتورها و سیم‌کشی را کنترل کنید.
• در شیرهای دارای آمپلی‌فایر خارجی، کارت کنترل را بررسی کنید.
• از تغییر تصادفی پارامترهای درایور خودداری کنید.

عیب‌یابی نوسان پروپرشنال ولو و حرکت ناپایدار

نوسان یکی از مشکلاتی است که در سیستم‌های کنترل تناسبی باید با دقت بررسی شود. وقتی عملگر مرتباً جلو و عقب می‌رود، فشار نوسان می‌کند یا شیر به‌صورت محسوس واکنش رفت و برگشتی دارد، ممکن است مشکل از تنظیم حلقه کنترل باشد و نه الزاماً خرابی مکانیکی شیر.

Parker در دستورالعمل راه‌اندازی شیرهای تناسبی خود توصیه می‌کند سیستم با Gain پایین راه‌اندازی شود؛ زیرا Gain بیش از حد در حلقه بسته می‌تواند باعث نوسان شیر شود. در همان دستورالعمل، برای شرایطی که شیر نوسان می‌کند، بررسی Gain سیستم و در صورت امکان بررسی عملکرد در حالت Open Loop پیشنهاد شده است. 6

این نکته برای دستگاه تزریق بادی اهمیت زیادی دارد. اگر پس از تغییر تنظیمات PLC یا کنترلر، حرکت دستگاه ناگهان ناپایدار شده است، قبل از تعویض پروپرشنال ولو باید تغییرات نرم‌افزاری و پارامترهای کنترل بررسی شوند.

از سوی دیگر، اگر نوسان پس از ورود آلودگی، تعمیر سیستم یا تعویض روغن ایجاد شده باشد، احتمال وجود مشکل هیدرولیکی نیز مطرح است. شیر گیرکرده، هوا در روغن، فشار ناپایدار پمپ یا عملکرد نامناسب شیرهای دیگر می‌تواند حلقه کنترل را ناپایدار کند.

بنابراین برای نوسان باید بین سه حوزه تفکیک ایجاد کرد: کنترل الکتریکی، شیر و مدار هیدرولیک. بررسی هر سه حوزه باعث می‌شود تعمیرکار از آزمون و خطای پرهزینه دور شود.

• آخرین تغییرات نرم‌افزاری را بررسی کنید.
• Gain حلقه کنترل را بدون مستندات تغییر ندهید.
• فشار و جریان را در زمان نوسان ثبت کنید.
• وضعیت روغن و وجود هوا را بررسی کنید.
• در صورت نیاز، تست تخصصی شیر انجام شود.

نقش فشارسنجی و اندازه‌گیری دبی در تشخیص خرابی

برای تشخیص حرفه‌ای، مشاهده حرکت دستگاه به‌تنهایی کافی نیست. فشار و دبی باید در نقاط مناسب مدار اندازه‌گیری شوند تا مشخص شود مشکل قبل از شیر، داخل شیر یا بعد از آن اتفاق می‌افتد. به‌خصوص زمانی که ماشین کند شده، اندازه‌گیری فشار می‌تواند اطلاعات بسیار بیشتری نسبت به حدس زدن از روی صدای سیستم ارائه دهد.

اگر فشار ورودی شیر مطابق انتظار باشد ولی خروجی هیدرولیکی با فرمان تغییر نکند، احتمال وجود مشکل در شیر یا کنترل آن افزایش پیدا می‌کند. اما اگر فشار ورودی از ابتدا پایین باشد، تعویض شیر احتمالاً مشکل اصلی را حل نخواهد کرد.

در مقابل، فشار مناسب بدون دبی کافی نیز می‌تواند باعث کندی حرکت شود. بنابراین فشار و دبی باید در کنار یکدیگر بررسی شوند. Bosch Rexroth نیز در مشخصات شیرهای خود، فشار و دبی نامی را به‌عنوان پارامترهای جداگانه معرفی می‌کند؛ برای مثال شیر 2FRE6 دارای فشار کاری حداکثر 210 bar و محدوده‌های مختلف دبی نامی است. 7

در یک دستگاه تزریق بادی، اندازه‌گیری باید در شرایط واقعی کار انجام شود. یک شیر ممکن است در حالت بدون بار عملکرد مناسبی داشته باشد اما هنگام اجرای سیکل واقعی و افزایش بار، رفتار متفاوتی نشان دهد.

به همین دلیل ثبت داده‌های فشار، دبی، دمای روغن و زمان سیکل در چند وضعیت مختلف می‌تواند یک تصویر دقیق از وضعیت سیستم ایجاد کند.

• فشار را در نقطه مناسب مدار اندازه‌گیری کنید.
• دبی واقعی را در صورت امکان اندازه‌گیری کنید.
• اندازه‌گیری را در چند سیکل تکرار کنید.
• دمای روغن را هم‌زمان ثبت کنید.
• نتایج را با مشخصات فنی ماشین مقایسه کنید.

چه زمانی پروپرشنال ولو باید تعمیر یا تعویض شود؟

تعمیر یا تعویض شیر باید زمانی انجام شود که شواهد فنی نشان دهد خود شیر یا اجزای داخلی آن عامل اصلی مشکل هستند. صرفاً قدیمی بودن شیر یا مشاهده یک علامت عمومی، دلیل کافی برای تعویض نیست.

اگر آلودگی باعث گیرکردن اسپول شده باشد، در بعضی شرایط می‌توان پس از پاک‌سازی اصولی سیستم و بررسی وضعیت قطعات، عملکرد را بازیابی کرد. اما اگر سایش، آسیب سطحی، خرابی الکتریکی یا تغییر غیرقابل‌قبول در مشخصات عملکردی ایجاد شده باشد، تعمیر تخصصی یا تعویض ممکن است لازم شود.

Parker در دستورالعمل‌های خود تأکید می‌کند که در صورت شک به حرکت آزاد نبودن شیر، ابتدا باید مسیر عیب‌یابی سیستماتیک دنبال شود و اقدامات تعمیراتی مطابق دستورالعمل انجام گیرد. 8

در شیرهای دارای الکترونیک داخلی، تصمیم تعمیر یا تعویض پیچیده‌تر می‌شود، زیرا علاوه بر بخش مکانیکی، مدار الکترونیکی و فیدبک نیز باید بررسی شوند. Bosch Rexroth برای نسل‌هایی مانند 4WREE، الکترونیک داخلی و فیدبک موقعیت را بخشی از ساختار شیر معرفی می‌کند. 9

در دستگاه تزریق بادی که توقف خط تولید هزینه‌بر است، بهترین روش این است که قبل از سفارش قطعه، کد کامل شیر، نوع فرمان، سایز، فشار، دبی و مشخصات الکتریکی ثبت شود تا احتمال خرید قطعه ناسازگار کاهش پیدا کند.

• ابتدا علت اصلی خرابی را مشخص کنید.
• کد فنی کامل قطعه را ثبت کنید.
• وضعیت مکانیکی و الکتریکی را جداگانه بررسی کنید.
• قبل از نصب قطعه جدید، علت آلودگی یا خرابی را برطرف کنید.
• پس از تعمیر یا تعویض، عملکرد سیستم باید مجدداً راه‌اندازی و تنظیم شود.

نگهداری اصولی پروپرشنال ولو در دستگاه تزریق بادی

طول عمر پروپرشنال ولو فقط به کیفیت ساخت خود شیر وابسته نیست؛ کیفیت روغن، فیلتراسیون، دمای کاری، شرایط نصب، تنظیمات کنترل و نحوه سرویس دستگاه نیز مستقیماً روی عملکرد آن اثر می‌گذارند. به همین دلیل، نگهداری شیر تناسبی باید بخشی از برنامه نگهداری سیستم هیدرولیک دستگاه تزریق بادی باشد، نه اقدامی که فقط بعد از خراب شدن قطعه انجام شود.

یکی از مهم‌ترین اقدامات، کنترل وضعیت روغن هیدرولیک است. منابع فنی Bosch Rexroth تأکید می‌کنند که قطعاتی مانند شیرهای تناسبی به دلیل تلرانس‌های دقیق، نسبت به آلودگی ذرات حساس هستند و کاهش کیفیت تمیزی روغن می‌تواند موجب افزایش سایش، اختلال عملکرد و کاهش عمر قطعات شود. 

فیلتراسیون نیز باید متناسب با مشخصات سیستم و توصیه سازنده انتخاب شود. Parker در مستندات خود برای سیستم‌های دارای شیر تناسبی بر استفاده از فیلتراسیون مناسب و سرویس به‌موقع فیلترها تأکید کرده و تمیزی سیال را یکی از عوامل مهم عملکرد و عمر تجهیزات هیدرولیک می‌داند. 2

دمای روغن نیز نباید نادیده گرفته شود. تغییر دما باعث تغییر ویسکوزیته روغن می‌شود و این تغییر می‌تواند رفتار سیستم هیدرولیک را تحت تأثیر قرار دهد. بنابراین اگر عملکرد پروپرشنال ولو در ابتدای کار با شرایط پس از چند ساعت تولید تفاوت دارد، دمای روغن یکی از مواردی است که باید بررسی شود.

در کنار این موارد، ثبت تغییرات فشار، زمان سیکل، دمای روغن و رفتار عملگرها می‌تواند پایه خوبی برای نگهداری پیشگیرانه و حتی نگهداری مبتنی بر وضعیت باشد. روند جدید بازار نیز به سمت شیرهای دارای سنسور، الکترونیک داخلی، ارتباط دیجیتال و قابلیت‌های تشخیصی حرکت کرده است. Bosch Rexroth در نسل‌های جدید شیرهای تناسبی خود، امکاناتی مانند IO-Link، Bluetooth و پایش وضعیت را برای ساده‌تر شدن راه‌اندازی و تشخیص خطا معرفی کرده است. 

• وضعیت روغن را به‌صورت دوره‌ای کنترل کنید.
• فیلترها را بر اساس شرایط واقعی سیستم سرویس کنید.
• دمای روغن را هنگام تولید زیر نظر داشته باشید.
• تغییرات زمان سیکل را ثبت کنید.
• فرمان و فیدبک شیر را در صورت وجود، پایش کنید.
• از باز کردن شیر بدون ابزار و تخصص کافی خودداری کنید.

چه زمانی تعمیر پروپرشنال ولو بهتر از تعویض آن است؟

تصمیم بین تعمیر و تعویض باید بر اساس وضعیت واقعی شیر، هزینه توقف دستگاه، دسترسی به قطعه، عمر شیر، امکان تأمین قطعات و نتیجه تست تخصصی گرفته شود. در بسیاری از موارد، یک شیر قدیمی الزاماً به معنی یک شیر غیرقابل‌استفاده نیست.

اگر مشکل مربوط به آلودگی، برخی اجزای قابل‌تعویض یا بخش‌هایی باشد که قابلیت تعمیر تخصصی دارند، تعمیر می‌تواند گزینه اقتصادی‌تری باشد. Bosch Rexroth نیز برای شیرهای تناسبی خود خدمات تعمیر مکانیکی و الکترونیکی و همچنین راهکارهای نوسازی را ارائه می‌کند و بر ارزیابی دقیق قطعات قبل از تصمیم‌گیری تأکید دارد. 4

در مقابل، اگر بدنه، اسپول، سیستم فیدبک یا بخش الکترونیکی آسیب جدی دیده باشد، یا قطعه پس از تعمیر نتواند مشخصات موردنیاز ماشین را تأمین کند، تعویض می‌تواند انتخاب منطقی‌تری باشد. این تصمیم باید بر اساس تست و مشخصات فنی گرفته شود، نه صرفاً قیمت اولیه قطعه.

در دستگاه تزریق بادی، زمان توقف تولید نیز اهمیت زیادی دارد. ممکن است یک شیر ارزان‌تر از نظر قیمت خرید، به دلیل تأمین دشوار یا ناسازگاری با کنترلر باعث توقف طولانی‌تر دستگاه شود و در نهایت هزینه واقعی بیشتری ایجاد کند.

بنابراین هنگام مقایسه تعمیر و تعویض، باید هزینه قطعه، زمان تأمین، هزینه توقف خط، هزینه نصب و راه‌اندازی و ریسک خرابی مجدد را در کنار هم دید.

• قبل از تصمیم، شیر را تست کنید.
• کد فنی کامل قطعه را ثبت کنید.
• هزینه توقف دستگاه را در تصمیم لحاظ کنید.
• سازگاری قطعه جایگزین را بررسی کنید.
• برای شیرهای دقیق، تعمیر تخصصی را به تعمیرکار غیرمتخصص نسپارید.

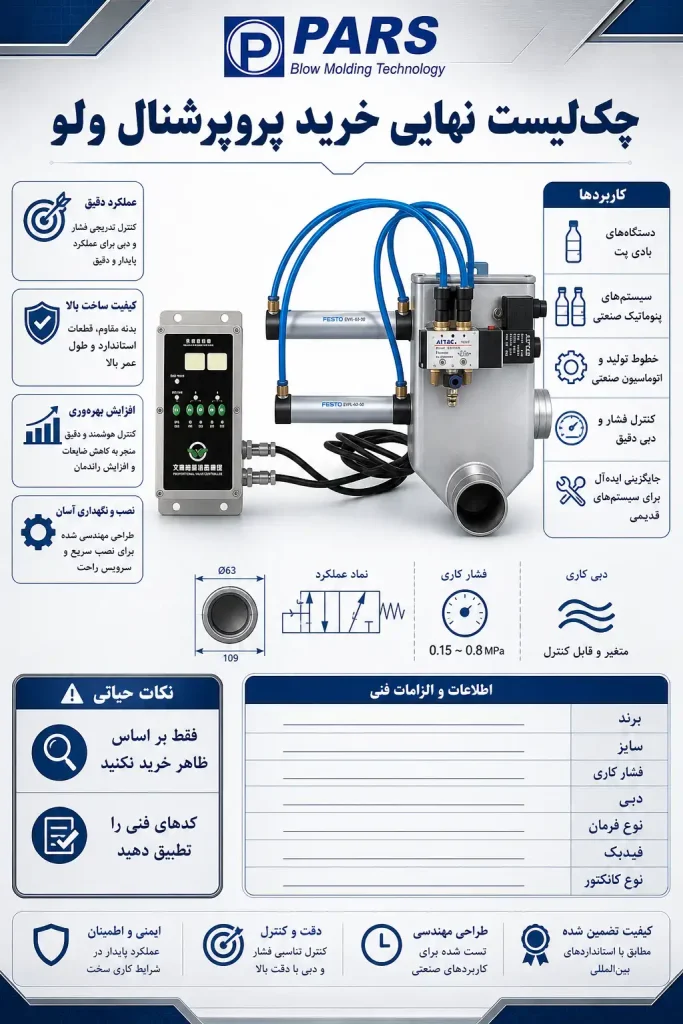

چک‌لیست نهایی خرید پروپرشنال ولو

اگر قصد خرید پروپرشنال ولو برای دستگاه تزریق بادی دارید، مهم‌ترین کار این است که قبل از سفارش، اطلاعات فنی قطعه قبلی و مدار دستگاه را کامل جمع‌آوری کنید. یک کد ناقص یا یک تفاوت کوچک در نوع فرمان می‌تواند باعث شود قطعه جدید از نظر مکانیکی نصب شود اما از نظر کنترلی عملکرد صحیحی نداشته باشد.

نام سازنده، شماره فنی، سایز شیر، نوع اسپول، تعداد پورت‌ها، فشار کاری، دبی نامی، نوع فرمان، ولتاژ تغذیه، نوع فیدبک و نوع کانکتور از اطلاعات مهم هستند. در صورت وجود الکترونیک داخلی، مشخصات آن نیز باید بررسی شود.

همچنین باید مشخص شود که قطعه برای کنترل فشار، دبی، جهت یا موقعیت استفاده می‌شود. عبارت عمومی «شیر تناسبی» برای سفارش قطعه کافی نیست.

در صورت تغییر برند، باید علاوه بر ابعاد، عملکرد واقعی و منحنی‌های شیر نیز مقایسه شوند. جایگزینی مستقیم یک شیر با شیر دیگر فقط زمانی منطقی است که مشخصات هیدرولیکی و الکتریکی و شرایط نصب با یکدیگر سازگار باشند.

برای دستگاه‌های قدیمی نیز بهتر است قبل از خرید، عکس پلاک شیر، عکس کانکتور، عکس نصب روی بلوک هیدرولیک و مشخصات ماشین تهیه شود. این اطلاعات احتمال انتخاب اشتباه را به شکل قابل‌توجهی کاهش می‌دهد.

• از روی ظاهر شیر خرید نکنید.
• کد فنی را کامل بخوانید.
• نوع فرمان را با کنترلر تطبیق دهید.
• فشار و دبی را بررسی کنید.
• سایز نصب را با بلوک هیدرولیک تطبیق دهید.
• در صورت ابهام، عکس پلاک و مشخصات ماشین را برای بررسی فنی ارائه کنید.

سوالات متداول درباره پروپرشنال ولو یا شیر تناسبی

جمع‌بندی؛ انتخاب درست شیر تناسبی برای عملکرد پایدار دستگاه

پروپرشنال ولو یکی از اجزای مهم سیستم هیدرولیک در بسیاری از ماشین‌آلات صنعتی است و عملکرد صحیح آن می‌تواند روی سرعت، فشار، حرکت عملگر و ثبات سیکل تولید اثر بگذارد. با این حال، انتخاب و عیب‌یابی آن نباید به یک مقایسه ساده بین چند برند یا مدل محدود شود.

برای انتخاب صحیح، ابتدا باید عملکرد موردنیاز مشخص شود؛ سپس فشار، دبی، نوع فرمان، سایز نصب، فیدبک و شرایط کاری بررسی شوند. بعد از آن می‌توان مدل مناسب را انتخاب و با سیستم کنترل دستگاه تطبیق داد.

در بخش نگهداری نیز کیفیت روغن و فیلتراسیون اهمیت ویژه‌ای دارند. نگهداری پیشگیرانه و پایش وضعیت می‌تواند از بسیاری از خرابی‌هایی که در زمان تولید اتفاق می‌افتند جلوگیری کند. Bosch Rexroth نیز در راهکارهای جدید خود حرکت به سمت پایش وضعیت و تشخیص دیجیتال را به‌عنوان بخشی از توسعه سیستم‌های هیدرولیک معرفی کرده است. 6

اگر دستگاه تزریق بادی شما با کندی حرکت، نوسان فشار، افزایش زمان سیکل، عدم پاسخ صحیح عملگر یا خطا در کنترل هیدرولیک مواجه شده است، تعویض عجولانه پروپرشنال ولو بهترین نقطه شروع نیست. ابتدا باید مشخص شود ایراد از شیر است یا از سایر اجزای سیستم.

در نهایت، انتخاب درست زمانی اتفاق می‌افتد که قطعه بر اساس نیاز واقعی ماشین، مشخصات فنی و شرایط تولید انتخاب شود؛ نه صرفاً بر اساس قیمت، ظاهر یا نام برند.

• قطعه را بر اساس مشخصات واقعی دستگاه انتخاب کنید.
• قبل از تعویض، علت خرابی را مشخص کنید.
• کیفیت روغن و فیلتراسیون را جدی بگیرید.
• در شیرهای پیشرفته، فیدبک و امکانات تشخیصی را بررسی کنید.
• برای ماشین‌های قدیمی، امکان نوسازی را نیز ارزیابی کنید.
